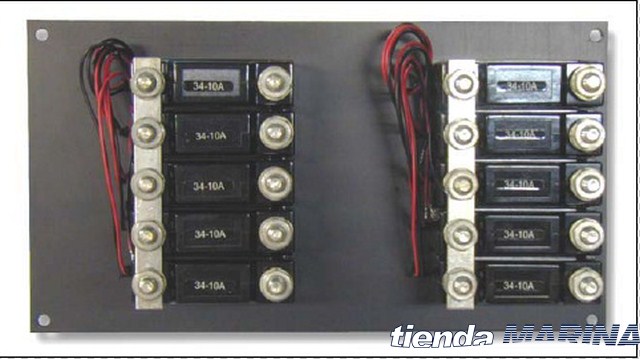

Modulo para 10 disyuntores de palanca de 1 polo (De 2,5A a 100A)
Placas para corriente Continua
Incluye:
• 1 Placa serigrafiada 240x130 mm.
• 4 Tornillos 3,5 x 16
• 20 Tornillos M3x8
• 10 LEDs verdes
• 2 Barras de conexión
• 1 Manual de instrucciones
Los disyuntores se suministran por
separado según amperaje.
Colocar en la posición deseada los disyuntores escogidos y
fijarlos mediante los tornillos M3x8 (11148608).

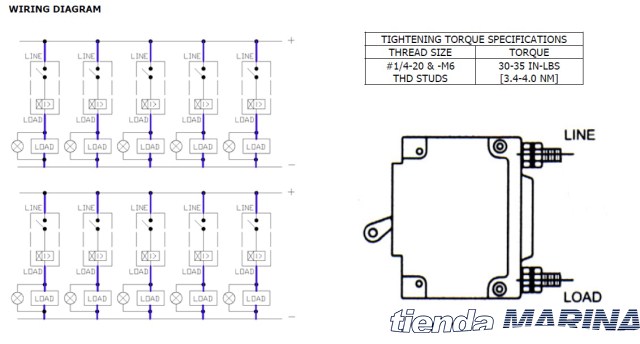

Montar las dos barras de conexión (30180058) para la unión de
los bornes marcados “LINE” en el esquema.
Conectar el hilo rojo de cada LED (23400062) al borne “LOAD”
de su disyuntor y el hilo negro de todos los LED al negativo de
batería.
Conectar el positivo de la batería a las barras de conexión con
un cable de sección adecuada a la suma de intensidades de
todas las cargas.
Conectar las cargas al borne LOAD de cada disyuntor con un
cable de sección adecuada a su intensidad.
Fijar el módulo al panel con los tornillos 3,5x16 (11248616) o
bien a las piezas de unión (PROSCRUZ ó PROSTE) con los
tornillos M4x8 (11158608).

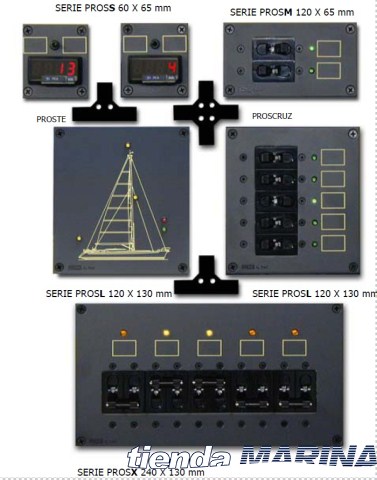

El sistema de cuadros eléctricos PROS by Ditel se
compone de módulos de cuatro tamaños, con diferentes
opciones que permiten realizar cualquier tipo de combinación,
obteniendo el panel de control ideal.
