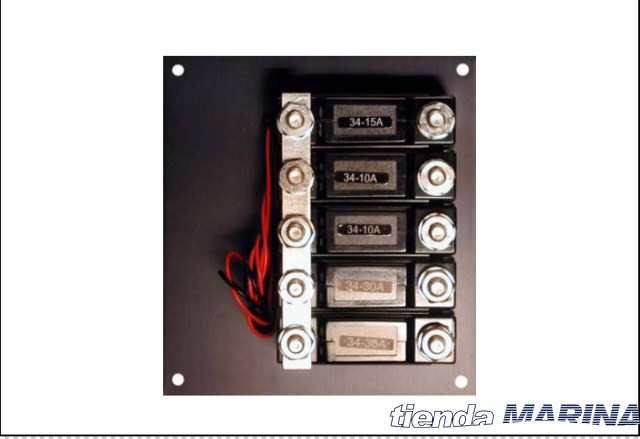

Modulo para 5 disyuntores palanca de 1 polo (De 2,5A a 100A)
Placas corriente continua
Incluye:
• 1 Placa serigrafiada 120x130 mm.
• 4 Tornillos 3,5 x 16
• 10 Tornillos M3x8
• 5 LEDs verdes
• 1 Barra de conexión
• 1 Manual de instrucciones
Los disyuntores se suministran por
separado según amperaje.
Instrucciones
Colocar en la posición deseada los disyuntores escogidos y
fijarlos mediante los tornillos M3x8 (11148608).

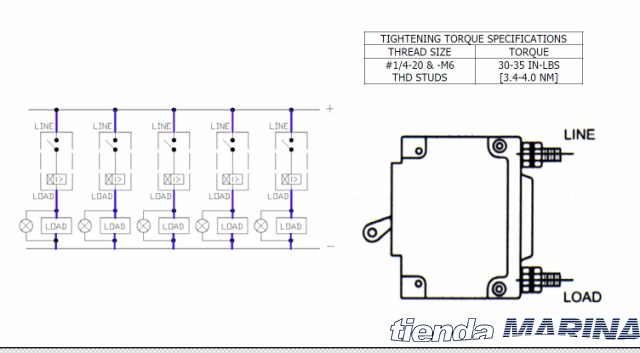

Montar la barra de conexión (30180058) para la unión de los
bornes marcados “LINE” en el esquema.
Conectar el hilo rojo de cada LED (23400062) al borne “LOAD”
de su disyuntor y el hilo negro de todos los LED al negativo de
batería.
Conectar el positivo de la batería a las barras de conexión con
un cable de sección adecuada a la suma de intensidades de
todas las cargas.
Conectar las cargas al borne LOAD de cada disyuntor con un
cable de sección adecuada a su intensidad.
Fijar el módulo al panel con los tornillos 3,5x16 (11248616) o
bien a las piezas de unión (PROSCRUZ ó PROSTE) con los
tornillos M4x8 (11158608).

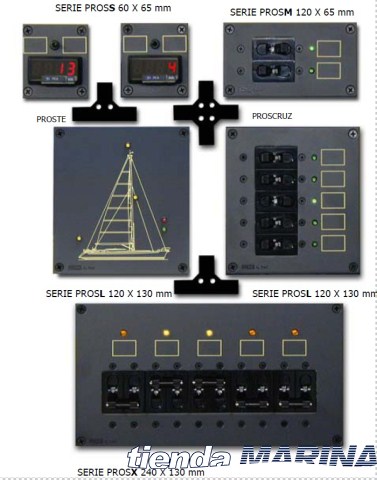

El sistema de cuadros eléctricos PROS by Ditel se
compone de módulos de cuatro tamaños, con diferentes
opciones que permiten realizar cualquier tipo de combinación,
obteniendo el panel de control ideal.
GARANTÍA
Nuestros productos están garantizados contra cualquier defecto de fabricación o fallo de materiales porun periodo de 3 AÑOS desde la fecha de su adquisición.
En caso de observar algún defecto o avería en la utilización normal del producto durante el periodo de garantía, diríjase al distribuidor donde fue comprado quien le dará instrucciones oportunas.
Esta garantía no podrá ser aplicada en caso de uso indebido, conexionado o manipulación erróneos por parte del comprador.
El alcance de esta garantía se limita a la reparación del aparato declinando el fabricante cualquier otra responsabilidad que pudiera reclamársele por incidencias o daños producidos a causa del mal funcionamiento del producto.
Este producto lo puede retirar en tienda, hacer el pedido y pasar a recogerlo o que se lo enviemos por transporte.
