Modulo para 1 disyuntores palanca de 1 polo (De 2,5A a 100A)

Placas para corriente Continua

Incluye:
• 1 Placa serigrafiada 120x65 mm.
• 4 Tornillos 3,5 x 16
• 2 Tornillos M3x8
• 1 LED verde
• 1 Manual de instrucciones
El disyuntors se suministra por separado
según amperaje.

Instrucciones
Colocar el disyuntor escogido y fijarlo mediante los tornillos
M3x8 (11148608).

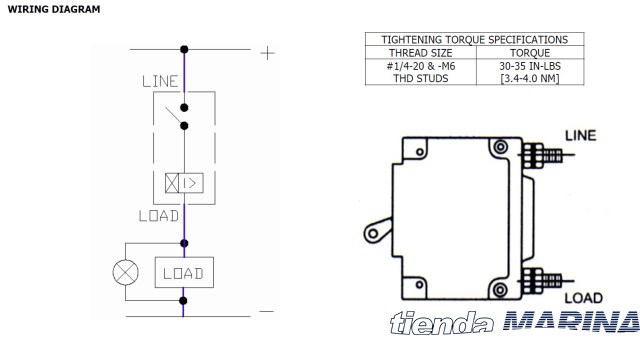

Conectar el hilo rojo del LED (23400062) al borne “LOAD” de su
disyuntor y el hilo negro del LED al negativo de batería.
Conectar el positivo de la batería al borne “LINE” del disyuntor
con un cable de sección adecuada a la intensidad de la carga.
Conectar la carga al borne LOAD del disyuntor con un cable de
sección adecuada a su intensidad.
Fijar el módulo al panel con los tornillos 3,5x16 (11248616) o
bien a las piezas de unión (PROSCRUZ ó PROSTE) con los
tornillos M4x8 (11158608).

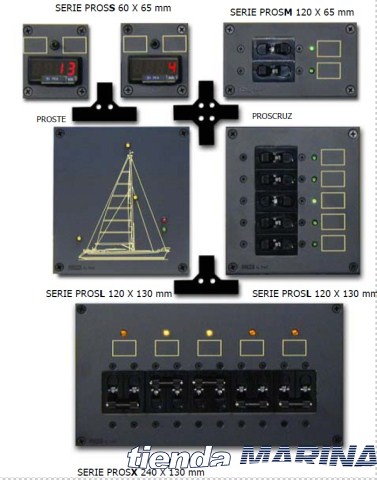

El sistema de cuadros eléctricos PROS by Ditel se
compone de módulos de cuatro tamaños, con diferentes
opciones que permiten realizar cualquier tipo de combinación,
obteniendo el panel de control ideal.

GARANTÍA
Nuestros productos están garantizados contra cualquier defecto de fabricación o fallo de materiales porun periodo de 3 AÑOS desde la fecha de su adquisición.
En caso de observar algún defecto o avería en la utilización normal del producto durante el periodo de garantía, diríjase al distribuidor donde fue comprado quien le dará instrucciones oportunas.
Esta garantía no podrá ser aplicada en caso de uso indebido, conexionado o manipulación erróneos por parte del comprador.
El alcance de esta garantía se limita a la reparación del aparato declinando el fabricante cualquier otra responsabilidad que pudiera reclamársele por incidencias o daños producidos a causa del mal funcionamiento del producto.
