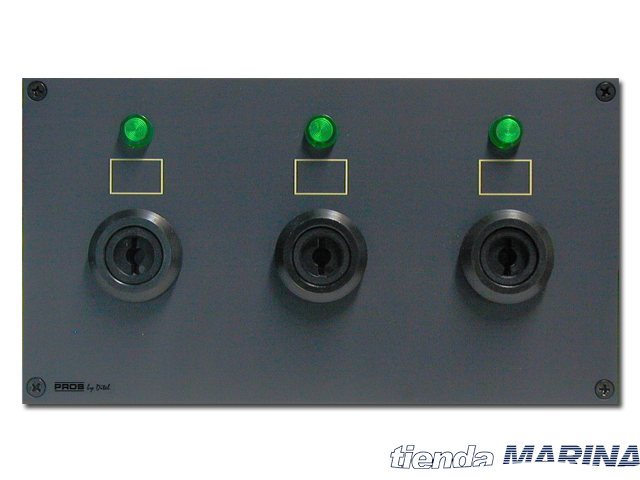

Modulo de tres desconectadores Baterias 200A (pico 1500A) 12V Dc

Modulo para 3 desconectadores de baterias
Incluye:
• 1 Placa serigrafiada 240x130 mm.
• 4 Tornillos 3,5 x 16
• 3 LEDs verdes 12 V ó 24 V
• 1 Manual de instrucciones
• 3 Desconectadores
• 6 Llaves

INSTRUCTIONS PROSXDES/ PROSXDES4
Los módulos PROSXDES (12 V) y PROSXDES4 (24 V) vienen
montados de fábrica con los tres desconectadores de batería de
200 A nominales cada uno.

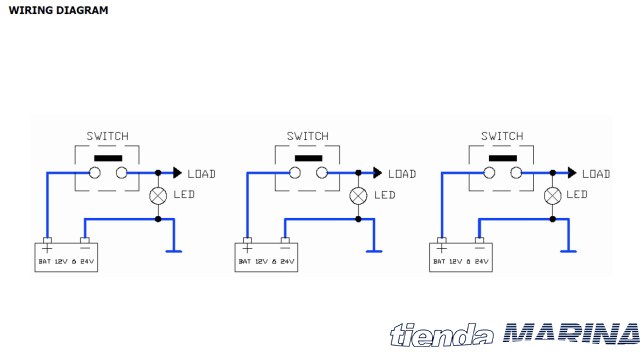

Conectar el cable del positivo de batería (motor, servicios,
generador) en serie con el desconectador utilizando la sección
del cable adecuada a la corriente que debe suministrar

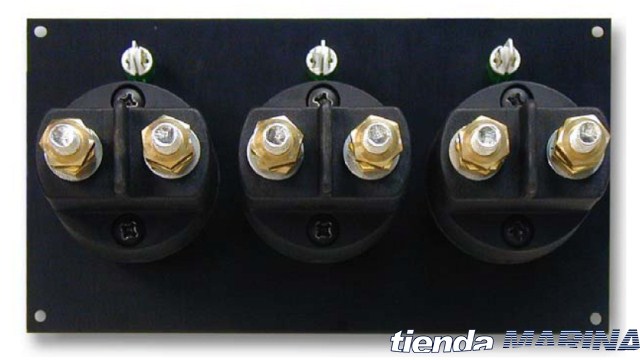

Conectar el faston dorado (positivo) del LED correspondiente a
cada desconectador al positivo de batería después del
desconectador y el faston estañado (negativo) del LED al
negativo de las baterías.
Fijar el módulo al panel mediante los tornillos 3,5x16 (11248616)
o bien a las piezas de unión (PROSCRUZ o PROSTE) con los
tornillos M4x8 (11158608).
