Modulo interruptor/pulsador 3 pos.(Auto-off-manual) led funcionamiento, led alarma de nivel 12v dc y fusible termico rearmable 10A.

Modulo PROSMCAA de control de sentina
Incluye:
• 1 Placa serigrafiada 120x65 mm.
• 4 Tornillos 3,5 x 16 mm
• 1 LED rojo 12 V ó 24 V
• 1 LED verde 12 V ó 24 V
• 1 Portafusibles (5 x 20 mm)
• 1 Interruptor/ Pulsador
• 1 Manual de instrucciones
El fusible de 5 x 20 mm no se suministra.

INSTRUCTIONS PROSMCAA/ PROSMCAA4

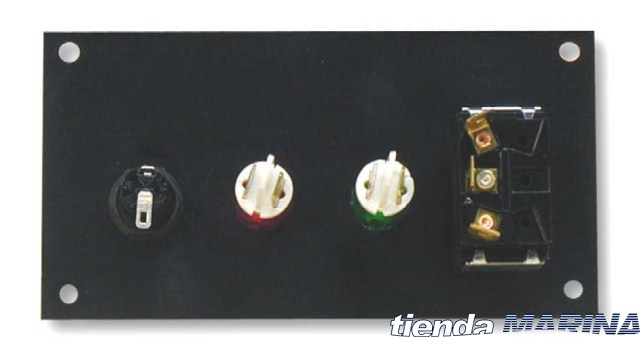

El módulo de control de sentina se suministra montado con un
interruptor/pulsador ON/OFF/(ON) de 1 polo, un LED verde 12 V
(PROSMCAA) ó 24 V (PROSMCAA4) para testigo de
funcionamiento de la bomba de achique, un LED rojo 12 V
(PROSMCAA) ó 24 V (PROSMCAA4) para indicación de alarma del
nivel de sentina, y un portafusible para fusible de 5x20mm del
amperaje requerido para la protección de la bomba de achique.

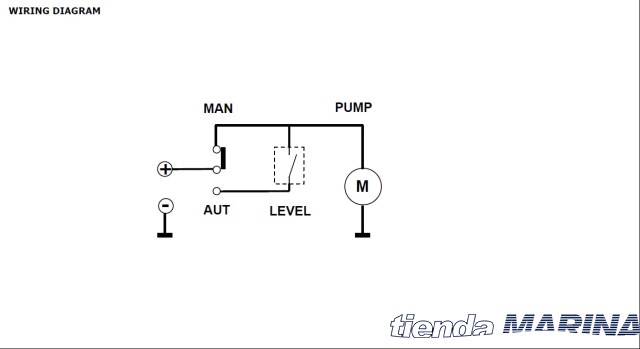

En el esquema se muestra un ejemplo no limitativo de
conexionado de estos elementos para control de sentina.
Tener en cuenta al conectar los LED que el terminal faston
dorado corresponde al positivo y el terminal faston estañado al
negativo.
Fijar el módulo al panel mediante los tornillos 3,5x16 (11248616)
o bien a las piezas de unión (31081062 ó 31081063) con los
tornillos M4x8 (11158608).
