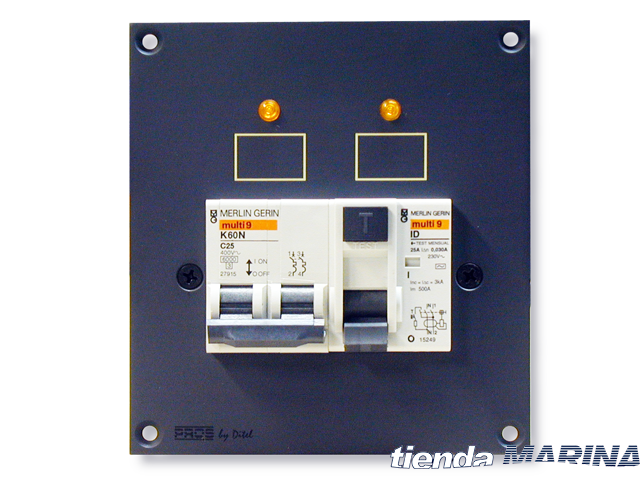

Modulo proteccion corriente alterna 25A / 30mA

Este modulo PROSLPCAXX incluye:

• 1 Placa serigrafiada 120x130 mm.
• 4 Tornillos 3,5 x 16
• 2 NEON ámbar
• 1 Brida de fijación con tornillos
• 1 Manual de instrucciones
• 1 Interruptor Magneto-térmico
• 1 Interruptor Diferencial

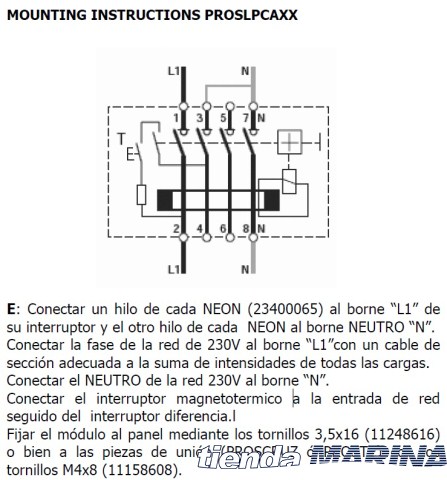

INSTRUCTIONS PROSLPCAXX
Conectar un hilo de cada NEON (23400065) al borne “L1” de
su interruptor y el otro hilo de cada NEON al borne NEUTRO “N”.
Conectar la fase de la red de 230V al borne “L1”con un cable de
sección adecuada a la suma de intensidades de todas las cargas.
Conectar el NEUTRO de la red 230V al borne “N”.
Conectar el interruptor magnetotermico a la entrada de red
seguido del interruptor diferencia.l

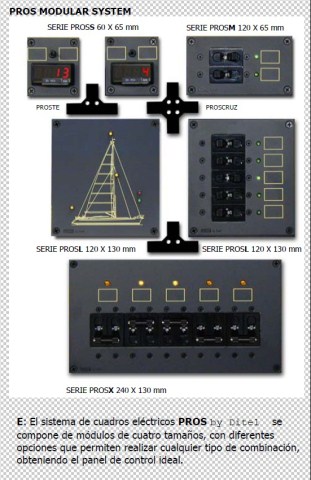

Fijar el módulo al panel mediante los tornillos 3,5x16 (11248616)
o bien a las piezas de unión (PROSCRUZ ó PROSTE) con los
tornillos M4x8 (11158608).
